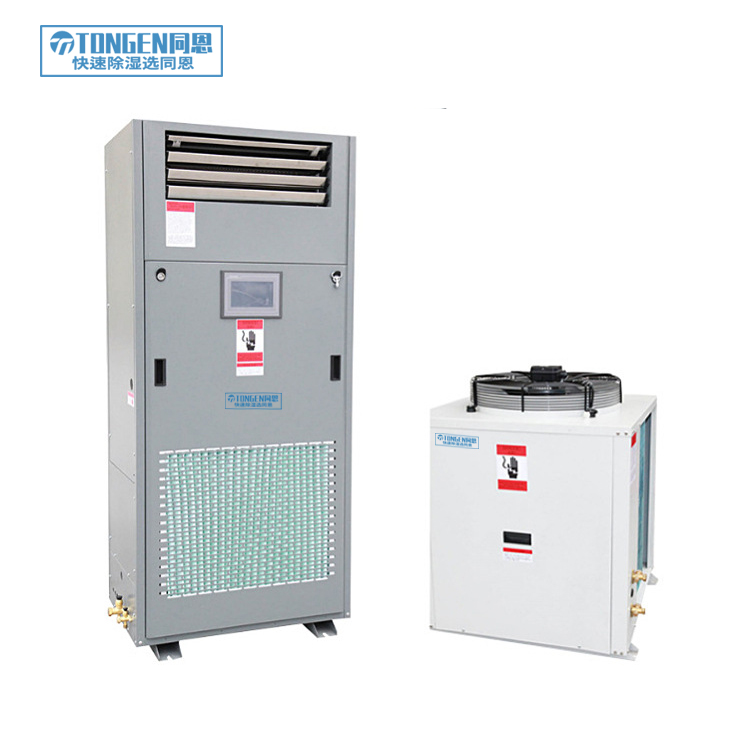

产品概述：
恒温恒湿机是集制冷降温、除湿、加热、加湿于一体的控温控湿空调设备；其通过冷热正负抵消，湿度中和原则由其控制系统进行集中控制；以达温湿度之控制要求。SD系列恒温恒湿空调机组是本公司在吸收国内外众多最新设计成果的基础上，结合自身技术自行开发设计的又一品质优良产品，它主要适用于对空气温度及湿度品质要求较高的空调环境；该机组有多种型号可选择，目前广泛应用于：实验室、车间、档案馆、博物馆、银行金库、税务局、仓库、酒窖、资料库、机房、手术室等各种对温度和湿度要求比较高的场所。
1.性能可靠，品质稳定：机组采DANFOSS、ALCO、SPORLAN等欧美品牌制冷系统自控组件，品质稳定控制器采用施耐德，OMRON等厂商电器组件，性能可靠；机组配置了高低压、排气温度、风机、压缩机过载继电器等多重保护装置，确保机组运转安全。
2.节能高效，精确运行：采用高纯度内螺纹铜管和亲水性开窗百页铝鳍片蒸发器，传热系数较普通蒸发器提高30%；采用一线品牌PLC控制，其内置PID模拟量调节，适应性强且控制精度高，温度可达±1℃，相对湿度可达±3%；PLC控制器内设故障诊断，能量控制，运行模式等多项自动控制功能，确保机组高效运行。
3.宁静运行，超低噪声：采用最新全密闭低噪声压缩机，振动小，噪声低；且采用压缩机外置或压缩机双级减振装置使压缩机隔离于空气处理系统，噪声互不干扰重叠；另壁板内侧采用隔热吸音泡棉；故噪声极低。
4.手机操控，智能云端：结合最近云端集控制系统，利用大数据平台实现运程查看，监控，设定以及运程实时数据记录等功能。

（常规型）			H5	H9	H12	H15	H18	H25	H30	H50	H70	H105	H140
常规适用面积			15 m2	20 m2	30 m2	40 m2	50 m2	70 m2	85m2	130m2	180m2	300m2	450m2
制冷量		kW	5.2	9.0	12.5	15	18	25	30	50	70	105	138
制热量		kW	3	4.5	7.5	9	12	15	18	30	36	50	70
除湿量		kg/h	3.5	6.0	8.5	10	12	16.5	20	32	45	70	92
循环风量		m3/h	1000	1600	2500	3000	3600	5600	6000	9000	12000	22000	28000
机外静压		Pa	直吹型一般为50-80PA；管道型300-800 Pa可调（需订货时注明）
机组噪声		dB(A)	48	53	61	62	63	64	64	68	72	72	75
温湿度范围			16 - 28℃±1℃；50 - 70 %±5 %
电源			380V/3~50Hz （其中H3/H5为220V单相）
功率	制冷功率 kW		1.8	28	4.6	5.2	6.0	9.5	10.5	16.5	22	35	42
	装机功率 kW		4.8	7.5	12.2	14.2	18	24.5	28.5	46.5	58	/	/
	供电规格		6 mm3	4 mm3	6 mm3	10mm3	10 mm3	16 mm3	16 mm3	25 mm3	35 mm3	/	/
制冷除湿	工质/节流方式		R22 / R407C/R410A/R134A ---EXE / 热力膨胀阀--压缩机品牌：松下/谷轮/大金
	注量	kg	1.2	1.8	3.6	4.2	4.8	7.2	8.4	12.6	16	24	32
	压缩机类型		全封密-转子式-涡旋式
	台功率	kW	1.5	2.2	3.8	4.6	5.2	3.8	4.6	4.6+9.5	9.5	9.5	9.5
	数量	台	1	1	1	1	1	2	2	1+1	2	3	4
加热	类型		PTC/电加热									电加热/热泵
加热	功率	kW	3	4.5	7.5	9	12	15	18	30	36	50	70
加湿器	进水管径		电极式；进水管径DN15
	功率	kW	2.2	4.5		6		9		22		45
	湿量	kg/h	3	6		8		12		30		60
风机	类型/驱动方式		内转子低噪声双进风离心式 / 配板式初中效过滤器G5+F6
	功率	kW	0.12	0.3				0.3		3.0	4.0	5.5	7.5
	数量	只	1	1				2		1	1	1	1
主机尺寸	宽*	mm	620	860				1250		1420		4000
	深	mm	370	500				500		650		1800
	高	mm	1870	2000				2000		2000		1900
	重量	kg
连接管	连接方式		喇叭口							焊接
	液管mm		9.52	9.52	9.52	12.7		12.7*2		12.7+19	19.05*2	19.05*3	19.05*4
	汽管mm		12.7	15.8	19.0	19.05		19.05*2		19+28.5	28.5*2	28.5*3	28.5*4
外机	外机尺寸		A型：860420650mm B型:700700880mm-112kg C型:850850960mm-120KG D型:15009001260mm-260KG
外机	配用数量		1A	1B	1C	1C	1C	2C/1D		2C+1D	2D	3D	4D
水冷型	冷却水流量T/h		1.4	2.0	3.3	4.0	4.7	6.5	8.0	12.0	16.0	24	32
	接管管径		DN25			DN32				DN40		DN50
	水阻力 kPa		18	20	21.5	26.8	31.5	39	42	43	45	43	42

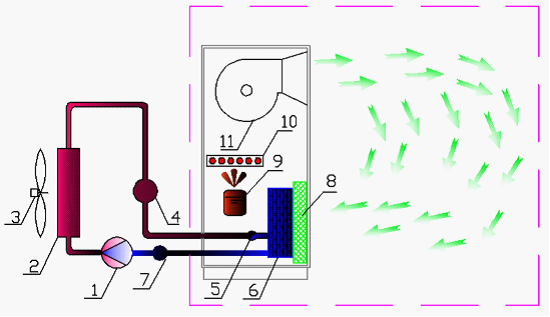

运行原理

1：压缩机 2：冷凝器 3：冷凝风机及冷凝压力平衡系统 4：贮液器 5：节流装置 6：蒸发器
7：汽液分离器 8：空气过滤器 9：蒸汽发生器 10：加热器 11：循环风机
恒温恒湿机属于空气处理设备，具有维持室内温度和湿度恒定的作用。
恒温恒湿机主要由送风系统、制热系统、制冷系统、加湿系统、电气控制系统组成。
送风系统：采用风机送风使室内的空气流动，风机一般有离心风机和皮带传动风机两种。
制热系统：恒温恒湿机的制热系统一般是采用电加热、热水加热、蒸汽加热，热泵加热等制热方式。小型机组一般用电加热，大型机组一般采用热水加热、蒸汽加热、热泵形式加热的比较多。
制冷除湿系统：制冷除湿系统是恒温恒湿机的核心部分，主要由压缩机、膨胀阀、蒸发器、制冷剂、冷凝器和室外风机组成。经过压缩机处理过的制冷剂变成低温液体之后流经蒸发器后会起到降低空气温度的作用，于此同时空气中的水蒸气遇冷之后会变成水珠，水珠顺着蒸发器的翅片壁流下来最后汇聚到接水盘里最后通过排水管排出到室外。低温的制冷剂吸收了空气中的热量之后温度会升高，变成高温蒸汽，高温蒸汽顺着铜管留到室外冷凝器后在散热风扇的作用下温度会下降，最后变成汽液混合态又回流回压缩机。于此就完成了整个制冷除湿过程。
加湿系统：以电极加湿为主。电极加湿的主要部件是电极加湿桶，电极加湿桶中有正负两个电极，正负电极通电后会引发水中离子移动，水中离子移动会产生较大的热量最终导致水沸腾而产生大量蒸汽。电极加湿的优势是加湿效率高，产生的水雾分子直径小而且可以通过调节电极加湿器的电流大小来控制加湿量的大小，恒温恒湿机的精确控制得到了有效保证。
电气控制系统：恒温恒湿机的控制系统由电路部分的各元器件和PLC控制器组成，PLC控制器设定好了相关的程序，控制器通过控制电路部分的各个电气元器件可以达到控制恒温恒湿机的各零部件的目的，目前我司恒温恒湿机的PLC控制器采用的是PID模糊处理技术，控制精度非常高，控制器的温度反应灵敏度为±0.01℃，湿度反应灵敏度为±0.1%。
